假定我們有一套喇叭系統，其訊號播放來源主要是電腦。然後我們又希望能針對喇叭系統在某個空間播放上、音場上的瑕疵（不管是因為喇叭本身、或是空間本身影響），盡可能來加以修正。傳統作法需要先進行系統在此空間的量測、分析出Magnitude頻率軸上、與Phase時間軸上的狀態與問題來，再連接硬體的DSP訊號處理器來進行參數修正（像業界知名品牌、miniDSP就有推出一系列的DSP，專門提供給家用音響、Home Studio來運用）。
通常這需要反覆量測、與DSP調整的步驟，來進行改善。但如果想讓系統單純化、就在電腦的純軟體環境下來解決，那麼這套免費的軟體Equalizer APO內建的Advanced Filter是個可以考慮的執行方案。
當然量測軟體是少不了。筆者使用兩套量測分析軟體：Smaart V8執行音場量測，再導入REW來進行後續的分析與Auto Filter的調校。讓Magnitude頻率軸上的調校可以快速完成。
量測過程就跳過不詳述了。Smaart V8量測結果如下，Mag與phase都有些部份想進行修飾。
直接把結果匯到REW內。
方便分析起見，在All SPL頁面執行SPL對齊功能，讓平均能量在0dB附近。
接著開到EQ視窗，進行Auto Filter分析。以等一下要用到的Rephase軟體為架構、先建立預期的目標Target曲線。讓REW分析、並設定需要的filter參數。結論是需要6段filter的修飾，修飾後的Mag如紫色的Predicted曲線。
再使用Rephase軟體做進一步的調校。Rephase主要是進行phase曲線的修正，並將REW匯入的filter參數，整合打包成一個可以在Convolutional Filter開啟執行的wave檔。
先將最原始的Mag、Phase曲線由REW匯到Rephase內（Smaart的匯出的格式無法在Rephase直接開，需透過REW中轉）。
再直接將REW Autofilter分析結果輸出成Rephase可以接受的.XML檔案，在Rephase軟體內打開。可以看到Mag曲線修正的結果。
再來調校Phase。先處理這兩個頻率點產生的大幅度phase shift，
以phase linearization功能修正掉兩個phase shift。
再做phase細部調校，讓曲線盡可能線性化。
最後將整個結果輸出成24bit / 48kHz、2000 tags的LPCM立體wave檔案。

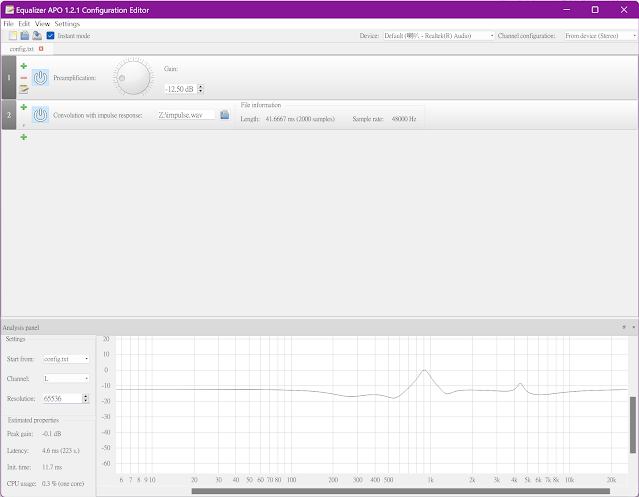

在EQ APO軟體中，加掛上Advanced Filter，並將這個wave檔輸入到Convolution Filter內執行。
再以Smaart來進行實際量測，結果就是下圖的紫色曲線，對比到原本的藍色曲線。可以很清楚看到調校的成效，
這樣之後在電腦上播放音樂到這組喇叭系統上時，只要先執行EQ APO軟體、並開啟這個調校參數的wave檔，播放出來的音樂就可以在Magnitude、或Phase上具有相當不錯表現的音場表現了。
