約莫在四、五月的時候，Yamaha的老同事跟我聯繫關於新的PM7要做上市發表的事宜，這次因為預算足，希望能比照以前CL的發表會模式擴大舉行。CL是我退休前最後一次的大型發表會，印象還很清晰呢！由於是舊公司、老同事的邀約，我當然就欣然接下這個案子。整個音響系統發由九太承接、執行。內容的規劃、製作則由我操刀。時間則是預定在七月底。

先大致確立方向後，便著手於大綱的編排，抓出個別重點以便分別來做細項的設計。時程中間剛好我六月會出發去參觀美國Infocomm秀展，也可順道拜訪一下美國老同事，聊聊他們對PM Rivage推廣上的心得，說不定可以派上用場。

規劃的重點包括開場的Opening Demo、PM7的三個主軸音質 / 操控 / 功能、Engineer的心得分享、知名樂團Live演出與操控等四大項。Opening Demo希望能帶出PM Rivage具備雙Surround Bus的特點加上Time Code帶動Event List的實用性，控台的三主軸則能提供參與者很多在運用上的實際參考，這部份再結合上九太 -- 也是目前台灣Rivage系統的唯一使用公司 -- 幾位內部Engineer的經驗分享，但提的再多，總是需要有高張力的樂團現場演出，實際上聽聲音加操控來總結各個功能特性。

樂團的部份早早就鎖定了知名藝人趙傳的紅十字樂團，因為剛好九太也承接他們七月中旬的澳洲巡迴演唱，回台時剛好整組人馬搬到Yamaha的場子繼續上演，默契又好、手感正火燙呢。

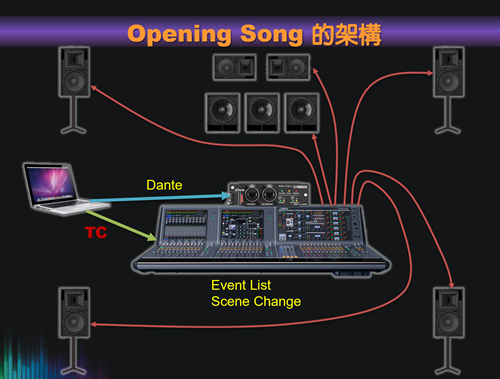

整個系統規劃是以96kHz的高取樣率來運作與傳輸，Opening Demo為了要能夠完整示範Rivage上的雙Surround Bus，當然5.1的佈放、動態定位等是必要的，這部份規劃在一台執行Nuendo的電腦上播放媒體，我也預定使用Dante系統來連結整個聲音傳輸架構，如下圖：

這樣仍無法完整表達兩組Surround Bus的特點，因此我又再自行設計了一個SSA Symmetrical Sound Allocation對稱式音場定位的架構，兩組Surround Bus各自處理直接音源與殘響音場，再讓兩個音場能夠自動對稱定位，如下圖的概念：

播放的媒體部份，其實編輯的時間比我設計整場簡報內容還要多花上兩三倍。

我搜尋了網路上幾乎所有跟PM Rivage相關的使用者訪談影片、介紹影片，將這些摘要剪輯成一個約2分半的影片。內容從早期的PM1000一路快轉到PM Rivage，中間銜接世界各地PM Rivage有名Engineer使用的情形，再連接到台灣九太使用Rivage執行各場活動的照片，包括世大運的閉幕典禮等。最花時間的其實是聲音，怎麼樣編輯一段搭配的聲音，能夠稱託影片的律動，還要能夠營造雙Surround Bus的音效這著實讓我傷腦筋。

找了一首20多年前Yamaha電子樂器網路宣傳附贈的demo歌，使用它原本的旋律線，重新配器配音色、改編成一段2分半的歌曲當襯底，再重新搭上特效、定義各聲部Surround的動態定位等，配上影片再調整時間對應位置與修飾音色，重新混音。來來回回好幾次，整整花了一個月的時間來完成整個影片與音樂的搭配。

發表會前一週在九太彩排室整組架設起來，連同樂團做了一次彩排。就等待發表會當天的實際執行了。

7/25，凌晨就進場的工作人員忙了一個晚上未闔眼，一大早開始進行系統的設定與微調、試音等。

下午1:00來賓開始陸續進場了。

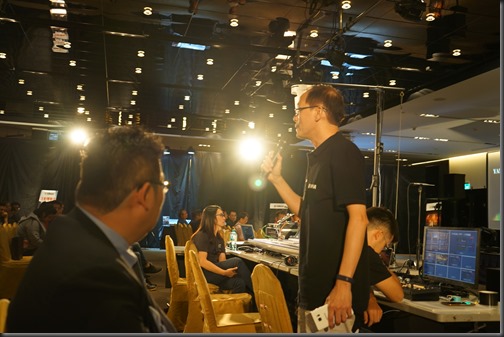

離開Yamaha後、再一次主講這種大型發表會，心情難免起伏上下，不過開場後一直在趕進度，時間壓力下也沒法想這麼多，就是努力將系統的能力呈現給現場與會者罷！

現場也架設了一組Dome攝影機在PM7的正上方，將現場操控的狀況直接投影到大銀幕上，所以樂團演出時、Engineer現場的操作也能讓與會人員看的清清楚楚。

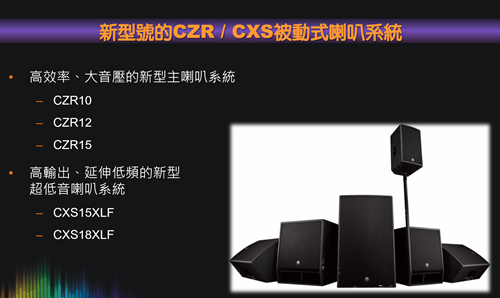

除了PM7之外，現場也展出這次的新被動式喇叭系統，CZR主喇叭系列與CXS18XLF的超低音。

除了逐一播放音樂到每一個喇叭與搭配的超低音來進行試音外，我也特別為了超低音系統分享了一個低音陣列的設計理念。使用了Gradient Sub Array的方式來解決目前廣泛使用的演唱會四面台佈放時，低頻瀰漫舞台影響收音與演出的問題。

現場使用四支CXS18XLF來組成一個簡單的Gradient Sub Array，透過精細計算、調校後，呈現給現場嘉賓Sub 前與後方能量急劇對比的情況。

為了讓與會人員能更清楚其效能，也特別邀請現場嘉賓上前繞行Sub Array一週，實際聆聽Sub前後的能量差距。

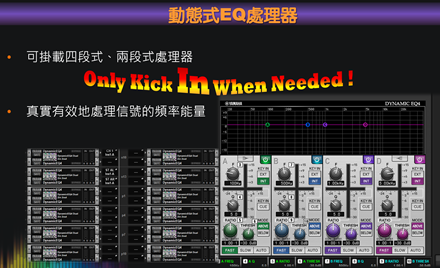

談到業界普遍對於混音控台的三個挑選主軸時，當然必須提到PA業界的神級人物Rupert Neve，他的設計與技術在PM Rivage內是非常重要的，我也分享了很多這方面的功能設計如何能幫助我們進行現場音控。包括Silk處理技術、Rupert Neve的Plug-in等。

紅十字合唱團總共帶來六首歌曲，穿插在功能介紹中，讓每一段介紹都能以一首歌曲來做印證，以便讓現場與會人員更能體會各功能發揮出來的效果。而九太的Engineer馬頭擔任今天的整場音控，穩定地執行、發揮整個系統功能，我便可以在樂團演出的時間，專心準備下一個階段的內容。

現場還有多位九太的Engineer協助盯著各個器材、系統、舞台樂器等，讓整個的活動能順利執行。每位工程師都是這次活動的要角。

心得分享的部份是特別安排的，我講的再多，還不如使用PM Rivage現場音控的Engineer來分享心得來的更有意義。

九太是目前台灣唯一的PM Rivage的線上使用者，我們總共安排了三位擁有豐富操控經驗的Engineer分享，包括在去年世大運閉幕典禮擔任舞台監聽音控的阿証分享世大運的使用經驗、擔任KKBOX風雲榜的阿哲分享在Rivage上執行Virtual Sound Check的經驗、還有今天擔任音控的馬頭分享各式Plug-in在音控時運用的心得等。
